안녕하세요! 트라이콘 비트 공급업체로서 저는 이러한 필수 드릴링 도구의 모든 면을 자세히 파헤치는 데 많은 시간을 보냈습니다. 가장 흥미로운 측면 중 하나는 드릴링 중 트리콘 비트의 진동 특성입니다. 드릴링 세계에서 이러한 비트가 작동하는 이유가 무엇인지 직접 살펴보겠습니다.
트리콘 비트 이해

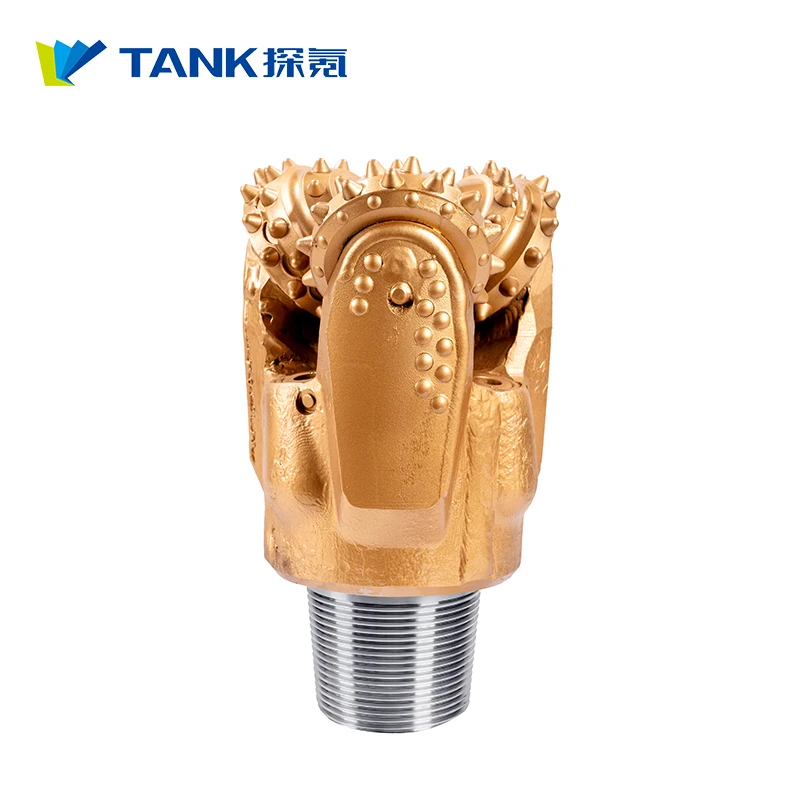

우선, 매우 익숙하지 않은 사람들을 위해 설명하자면, 트라이콘 비트는 석유 및 가스 산업은 물론 광업 및 기타 시추 작업에 사용되는 일종의 드릴 비트입니다. 이는 베어링에서 독립적으로 회전하는 세 개의 원뿔로 구성됩니다. 이 원뿔에는 비트가 회전할 때 암석을 부수는 톱니나 인서트가 박혀 있습니다. 트리콘 비트의 디자인은 다양한 유형의 암석에 효율적으로 침투할 수 있도록 하여 업계에서 널리 사용되는 선택입니다. 당신은 우리를 확인할 수 있습니다트리콘 비트 시리즈우리가 제공하는 다양성을 확인하세요.
드릴링 시 진동의 기본
진동은 드릴링 공정의 자연스러운 부분입니다. 트리콘 비트가 작동 중일 때 암석층과 지속적으로 상호 작용합니다. 이 상호 작용은 비트를 진동시키는 힘을 생성합니다. 발생할 수 있는 진동에는 다양한 유형이 있으며 이를 이해하는 것은 드릴링 공정을 최적화하는 데 중요합니다.
축 진동
축 진동은 드릴 스트링의 축을 따라 비트가 상하로 움직이는 것입니다. 이러한 유형의 진동은 몇 가지 다른 요인으로 인해 발생할 수 있습니다. 일반적인 원인 중 하나는 비트의 무게 분포가 고르지 않기 때문입니다. 무게가 고르게 분산되지 않으면 비트가 회전할 때 위아래로 튕겨 나올 수 있습니다. 또 다른 요인은 암석의 경도입니다. 비트가 더 단단한 암석층을 만나면 축 방향 진동이 갑자기 증가할 수 있습니다.
축 진동은 긍정적인 영향과 부정적인 영향을 모두 미칠 수 있습니다. 긍정적인 측면에서는 일정량의 축 진동이 비트가 암석을 더 효과적으로 뚫는 데 도움이 될 수 있습니다. 또한 비트에서 절단된 부분을 청소하는 데 도움이 될 수 있습니다. 그러나 과도한 축 진동은 문제를 일으킬 수 있습니다. 이로 인해 비트가 조기 마모될 수 있을 뿐만 아니라 드릴 스트링이 손상될 수도 있습니다. 또한 침투 속도를 줄여 드릴링 프로세스의 효율성을 떨어뜨릴 수 있습니다.
측면 진동
측면 진동은 비트가 좌우로 움직이는 것입니다. 이러한 유형의 진동은 비트와 유정 벽 사이의 상호 작용으로 인해 발생하는 경우가 많습니다. 비트가 회전하면서 유정의 벽과 접촉하여 측면으로 움직일 수 있습니다. 측면 진동은 드릴 스트링의 정렬 불량으로 인해 발생할 수도 있습니다.
축방향 진동과 마찬가지로 측면 진동도 긍정적인 영향과 부정적인 영향을 모두 미칠 수 있습니다. 약간의 측면 진동은 비트를 유정의 중앙에 유지하는 데 도움이 될 수 있습니다. 그러나 과도한 측면 진동은 심각한 문제를 일으킬 수 있습니다. 이로 인해 유정 벽에 좁은 홈인 키시트가 형성될 수 있습니다. 키시트로 인해 드릴 스트링이 걸려 드릴 작업을 계속하기 어려울 수 있습니다. 측면 진동으로 인해 비트와 드릴 스트링이 손상될 수도 있습니다.
비틀림 진동
비틀림 진동은 비트의 비틀림 동작입니다. 이러한 유형의 진동은 비트와 암석 사이의 상호 작용으로 인해 발생합니다. 비트가 회전할 때 암석의 저항에 부딪혀 비트가 비틀릴 수 있습니다. 비틀림 진동은 드릴 스트링에 적용되는 토크의 가변성으로 인해 발생할 수도 있습니다.
비틀림 진동은 드릴링 공정에 큰 영향을 미칠 수 있습니다. 과도한 비틀림 진동으로 인해 비트가 멈추거나 파손될 수도 있습니다. 이는 또한 드릴 스트링 구성요소의 조기 파손으로 이어질 수도 있습니다. 반면에, 어느 정도의 비틀림 진동은 비트의 절단 효율을 향상시키는 데 도움이 될 수 있습니다.
진동 특성에 영향을 미치는 요소
드릴링 중 트리콘 비트의 진동 특성에 영향을 미칠 수 있는 몇 가지 요소가 있습니다. 가장 중요한 몇 가지 사항을 살펴보겠습니다.
암석층
시추되는 암석의 유형은 가장 중요한 요소 중 하나입니다. 암석의 종류에 따라 경도와 부서지기 쉬운 정도가 다르며, 이는 비트가 암석과 상호 작용하는 방식에 영향을 미칠 수 있습니다. 예를 들어 단단하고 부서지기 쉬운 암석은 높은 수준의 진동, 특히 축 및 비틀림 진동을 유발할 가능성이 더 높습니다. 반면에 부드럽고 연성 암석은 진동을 덜 일으키는 경향이 있습니다.
비트 디자인
트리콘 비트의 디자인도 중요한 역할을 합니다. 원뿔의 모양과 크기, 톱니 또는 인서트의 유형과 배열, 베어링 설계는 모두 진동 특성에 영향을 미칠 수 있습니다. 예를 들어, 더 공격적인 톱니 디자인의 비트는 더 많은 진동을 생성할 수 있지만 관통률도 더 높을 수 있습니다.
드릴링 매개변수
WOB(웨이트 온 비트), 회전 속도, 드릴링 유체의 유속과 같은 드릴링 매개변수도 진동 특성에 영향을 미칠 수 있습니다. WOB를 높이면 축방향 진동이 증가하고, 회전 속도를 높이면 비틀림 진동이 증가할 수 있습니다. 드릴링 유체의 유속은 비트에서 절단된 부분을 청소하고 비트와 암석 사이의 마찰을 줄이는 데 도움을 주어 진동에 영향을 줄 수도 있습니다.
진동 측정 및 모니터링
드릴링 공정을 최적화하고 진동의 부정적인 영향을 줄이려면 트리콘 비트의 진동 특성을 측정하고 모니터링하는 것이 중요합니다. 이 목적을 위해 사용할 수 있는 여러 가지 방법과 도구가 있습니다.
일반적인 방법 중 하나는 가속도계를 사용하는 것입니다. 가속도계는 다양한 방향에서 비트의 가속도를 측정할 수 있는 센서입니다. 가속도계의 데이터를 분석하여 엔지니어는 진동의 유형과 크기를 결정할 수 있습니다. 그런 다음 이 정보를 사용하여 드릴링 매개변수를 조정하거나 비트 디자인을 변경할 수 있습니다.
또 다른 방법은 다운홀 측정 도구를 사용하는 것입니다. 이러한 도구는 비트의 진동 특성은 물론 온도 및 압력과 같은 기타 중요한 매개변수에 대한 실시간 데이터를 제공할 수 있습니다. 이 데이터는 표면으로 전송되어 엔지니어가 분석할 수 있습니다.
진동 감소
트리콘 비트의 진동 특성을 측정하고 모니터링한 후에는 진동의 부정적인 영향을 줄이기 위한 조치를 취할 수 있습니다. 다음은 몇 가지 일반적인 전략입니다.
드릴링 매개변수 조정
앞서 언급했듯이 드릴링 매개변수는 진동 특성에 상당한 영향을 미칠 수 있습니다. 엔지니어는 WOB, 회전 속도 및 드릴링 유체의 유속을 조정하여 진동 수준을 줄일 수 있습니다. 예를 들어, WOB를 줄이면 축방향 진동을 줄일 수 있고, 회전 속도를 줄이면 비틀림 진동을 줄일 수 있습니다.
진동 완충기 사용
진동 완충 장치는 드릴 스트링에 설치하여 진동을 줄일 수 있는 장치입니다. 이러한 장치는 진동 에너지를 흡수하거나 분산시키는 방식으로 작동합니다. 기계식 완충 장치, 유압식 완충 장치, 탄성 완충 장치 등 다양한 유형의 진동 완충 장치를 사용할 수 있습니다.
비트 디자인 최적화
트리콘 비트의 설계는 진동을 줄이기 위해 최적화될 수도 있습니다. 예를 들어, 원뿔의 모양과 크기를 조정하여 측면 진동을 줄일 수 있습니다. 톱니 또는 인서트의 유형과 배열을 최적화하여 축방향 및 비틀림 진동을 줄일 수도 있습니다.
결론
결론적으로 드릴링 중 트리콘 비트의 진동 특성은 복잡하고 중요한 주제입니다. 다양한 유형의 진동, 진동에 영향을 미치는 요인, 진동을 측정, 모니터링 및 줄이는 방법을 이해하는 것은 드릴링 공정을 최적화하는 데 중요합니다. 트리콘 비트 공급업체로서 우리는 진동의 부정적인 영향을 최소화하고 고객에게 가능한 최고의 드릴링 경험을 제공하기 위해 비트의 설계와 성능을 개선하기 위해 끊임없이 노력하고 있습니다.
트리콘 비트 시장에 있거나 당사 제품의 진동 특성에 대해 질문이 있는 경우 주저하지 말고 문의하십시오. 우리는 대화를 나누고 귀하의 드릴링 요구 사항을 충족할 수 있는 방법에 대해 논의하고 싶습니다.
참고자료
- 스미스, J. (2018). 드릴링 엔지니어링 핸드북. 엘스비어.
- 브라운, R. (2019). 시추 작업의 진동 분석. SPE 저널.
